食品厂除铁锰及软化水设备

来源:  广西康津水处理设备有限公司 发布时间:2017-03-22 10:28:17    人气:0

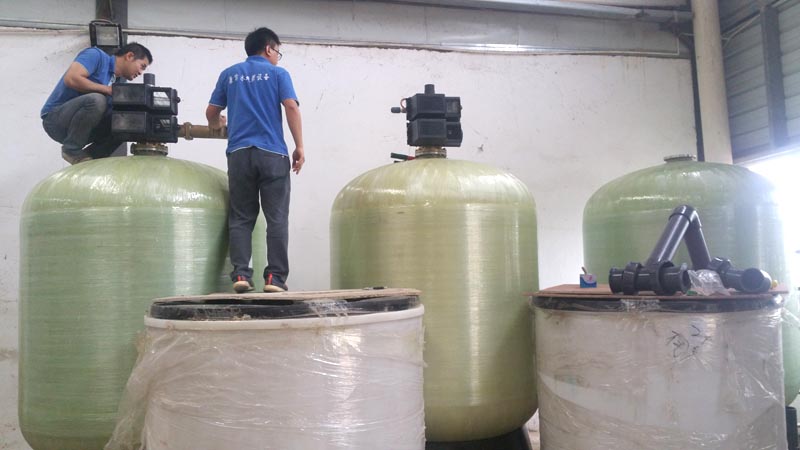

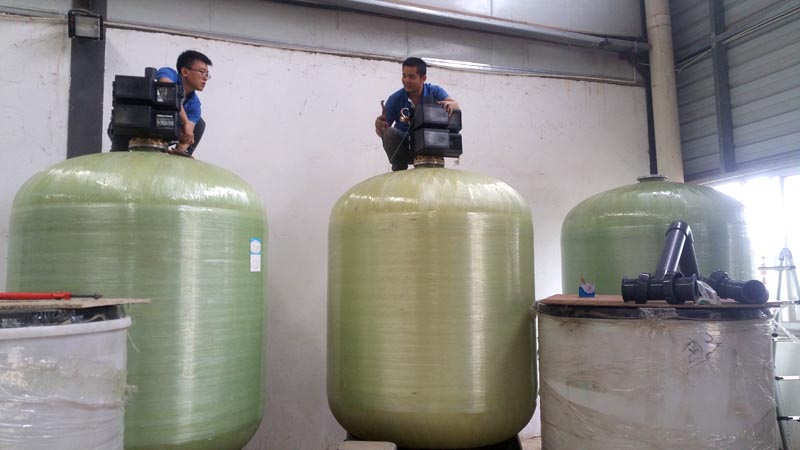

工程名称:六点半食品厂,过滤及软化水设备

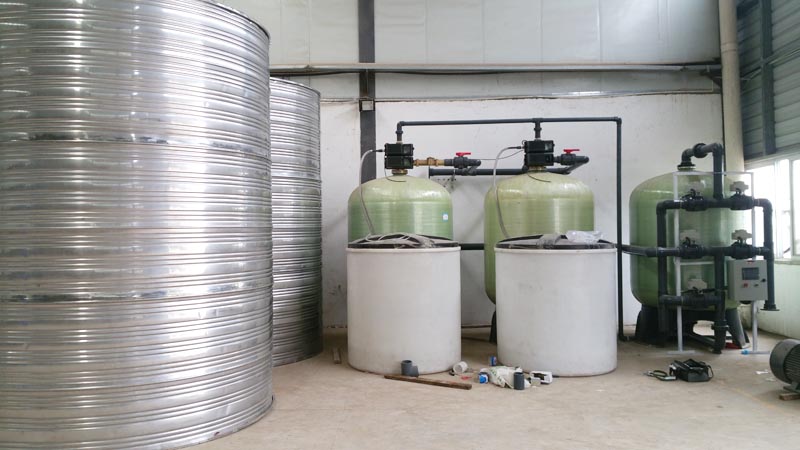

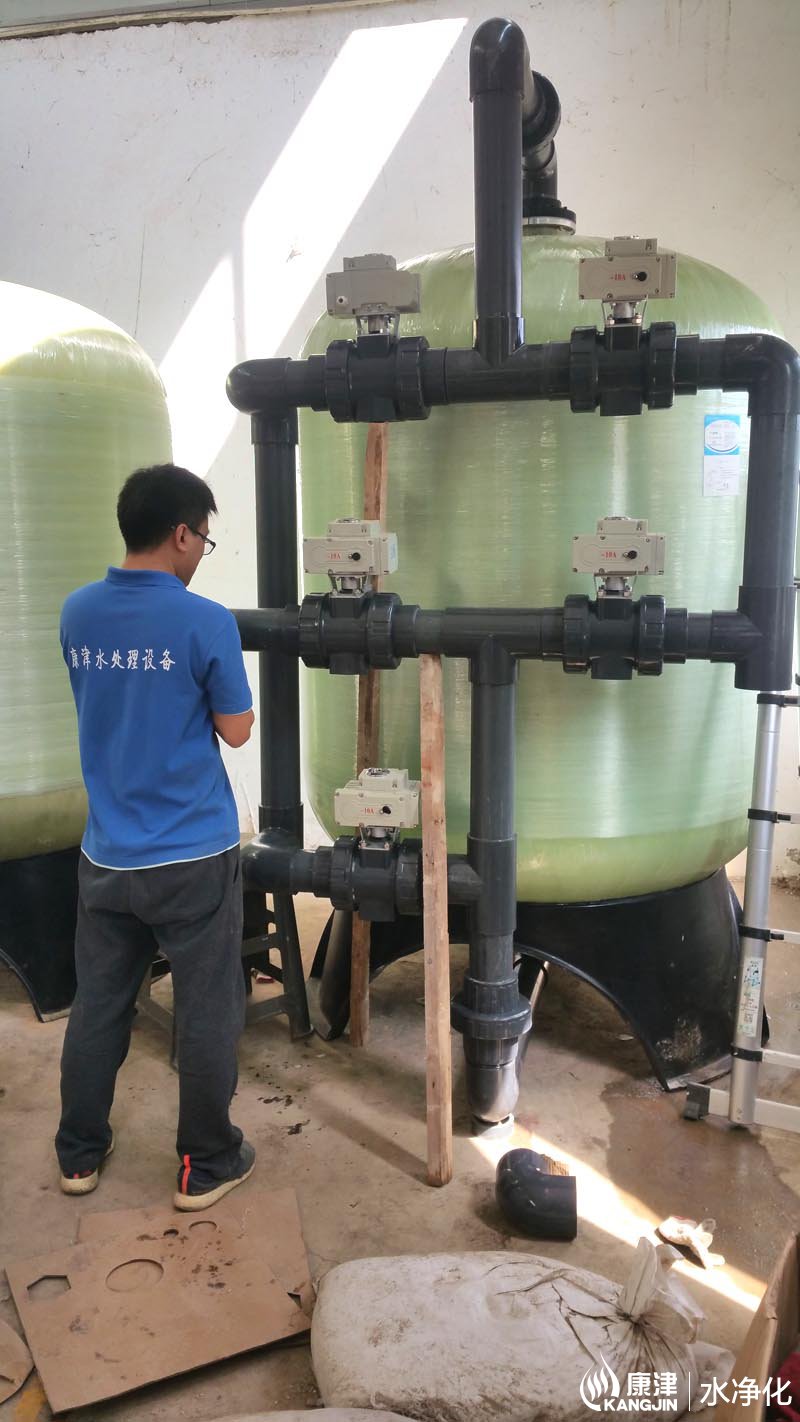

工艺流程:原水箱-恒压供水-多介质过滤器-软化水设备












软水器的设备选型及处理工艺说明

1、设备选型

用水量要求每天400T; 选用KJ-KF-E2-1500 型全自动软水器。

2、组合形式:

KJ-KF-E2-1500型全自动软水器为流量型双头双罐软化器,两个控制阀通过互锁使两台

单独的软化器实现双罐并联。通过流量互锁装置自动切换,同时供水,交替再生,确保

连续供应软水,使整个系统更加安全可靠。

3.处理工艺说明:

根据贵方所提供的原水水质报告,我公司为贵方所推荐的KJ-KF-E2-1500型全自动软水器

可在原水总硬度为8mmol/ L(以CaCO3计)的条件下, 使出水水质达0.038mmol/ L 。

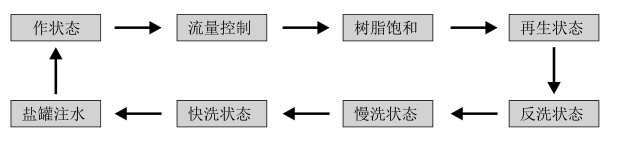

控制系统流程图及流程说明:


流程说明:

①工作状态:原水经过控制阀由上布水器进入树脂罐,经树脂层处理的水通过底部的下

布水器,沿着中心升降管向上,再通过控制阀的出水口流出。

②反洗状态:原水进入控制阀后沿中心升降管向下,通过底部的下布水器经过树脂层向

上,最后通过控制阀排污口排出。其目的是为了松动树脂。

③再生状态:原水经吸盐器产生虹吸,带着再生还原剂 (20? 以上的饱和盐水)进入树

脂罐,然后经过树脂层进入下布水器和升降管,再通过控制阀排污口排出 (实际原水经

与20? 以上的饱和盐水混合后的盐水浓度为8%左右)。

④慢速清洗状态:原水经控制阀进入树脂罐,经树脂层处理过的水通过底部的下布水器,

然后沿着中心的升降管向上,再通过控制阀排污口流出。

⑤快速清洗状态:原水经控制阀进入树脂罐向下,经过树脂层后进入下布水器沿升降管向

上,最后通过控制阀排污口流出。

⑥盐罐注水状态:原水进入控制阀,经注水器向盐罐注水。

系统工作方式说明:

本工作系统采用双罐并联方式安装,交替再生,连续供水。单罐出水量为50T/h。

工作程序为:1号罐、2号罐同时供水,流量达到设定值时(由再生流量计控制),首先1号罐

树脂再生,再生同时2号罐供水。1号罐完成再生后,2号罐开始再生,1号罐开始重新供水。

最后2号罐完成再生,1号、2号罐同时供水。

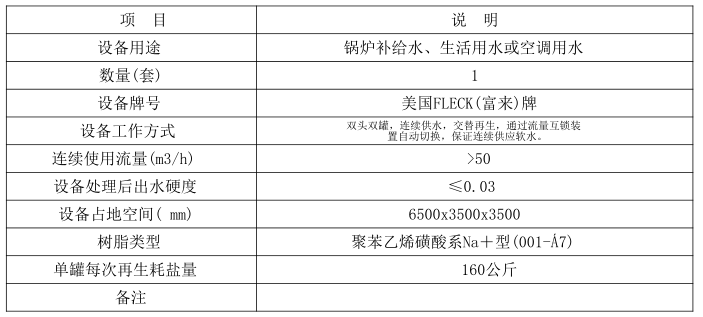

软水器的主要技术参数及其工况要求:

1.原水硬度: <8mOL /L(1mmol/L=2.8oG=50mg/L )

2.出水硬度: <0.03mOL /L

3.正常工作水压:0.2-0.5MPa; 试验压力:0.9MPa

4.工作温度: 2-50℃

5.自控电源: 220V/50Hz; 电耗:30W

6.主干管直径应≥80.0mm,每台控制器的进出口管径为DN80mm

7.设备总压损(管路+控制器+布水器)=0.3kgf/cm2

8.产水量:50-100 m3/h双罐总产水量能达到100m3/h。

9.设备重量(单罐): 负荷重量2200kg、运行重量7450kg.

10.树脂型号:001-Á7聚苯乙烯磺酸系 Na+型强酸性阳离子交换树脂

11.安装要求:地基需水平,并且承重。设排污沟。盐罐靠近树脂罐。

12.盐箱内再生液浓度NaCl: >20%

13.用户不可以用加碘盐、加钙盐为再生剂。

14.系统联接方式为双罐并联,交替再生,连续供水。

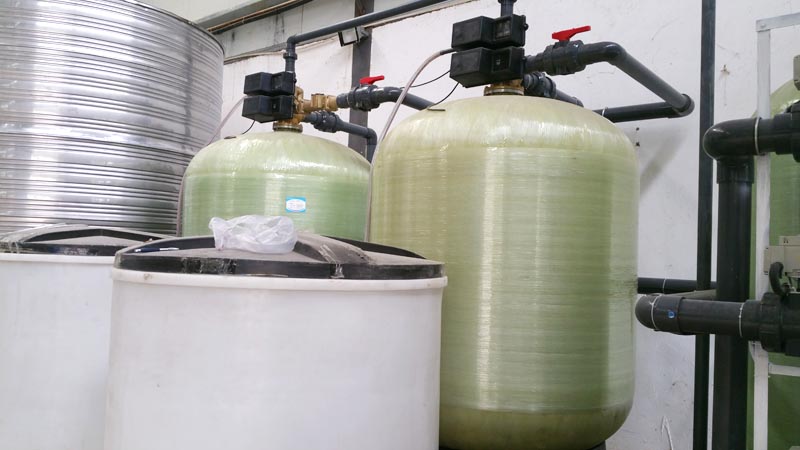

KJ-KF-E2-1500型全自动软水器说明


软水器设备简介

1.软化水设备控制系统采用世界上最大的水处理控制器生产厂美国FLECK公司制作的国际专利产品-集中

多路主体阀及控制元件。主体阀为无铅黄铜铸造加工而成,比塑料阀体坚固耐用、承压能力高。活塞式

阀芯往复运动时,摩擦阻力小、动作灵活、耐磨损在使用过程中,有自动除去污垢的作用。根据FLECK公

司几十年以来几百万台的使用情况看,此种阀故障率极小。

2.主体阀采用一体多通路设计,免除了隔膜电控阀故障多的弱点。

3.控制部分为机械传动结构,设计精巧、简单合理,比电脑控制的设备系统更能适应环境,工作稳定可

靠、调节操作方便,具有免修性能,使用年限达十五年以上。

4.控制系统的机械传动方式为:驱动电机带动无铅黄铜铸造的单阀柱(外涂聚四氟乙烯)运动来变换阀

位,完成主阀体各个工作程序。其运动准确无误,且耐腐、耐磨性能好。

5.设备工作程序由软化水量(即流量)控制方式来实现全自动工作程序控制,可根据水质条件将再生用

盐量和用水量调定至最佳状态,无需人员操作。

6.本控制系统在有水(水压>2bar)、有电(220V、50Hz)的情况下全部由集中控制阀完成自动控制,不需人

员监控。

7.离子交换树脂罐为缠绕玻璃钢。树脂罐在满负荷情况下,单罐产水量为40-50t/h,每次再生需要90分钟

8.布水方式为满床式布水器,中心布水母管连接十数只布水子管平均分布于罐底,埋于浅浅的方正石

中,和树脂罐直径相配合,充分发挥树脂交换能力,同时不会产生偏流和击穿旁流现象。这种布水器的

优点是压损极小,独有的V型槽有自动清洗功能,保证水流均匀。

9.盐罐为PE(聚乙烯)材质,体积设计为2-天加一次盐。单罐每次再生耗盐150Kg。

10.树脂为聚苯乙烯磺酸系Na+型(001¡Á7)阳离子交换树脂。
